Router pneumático automático do PWB do CNC para a placa de circuito impresso rígida

Detalhes do produto:

Lugar de origem:	China
Marca:	YUSH
Certificação:	CE,ROHS, FCC
Número do modelo:	YSV-5A

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	business negotiation
Detalhes da embalagem:	Caso de Plywooden
Tempo de entrega:	5-10 dias
Termos de pagamento:	À saída da fábrica. CORRENTE DE RELÓGIO
Habilidade da fonte:	1000 /week ajustados

Contato

Descrição de produto detalhada

Motor para proteger:	Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão	Cortando a precisão:	0.1mm
Tamanho do PWB (máximo):	322mm*322mm	Posicionando a repetibilidade:	0.001mm
Sistema da visão:	Offset do CCD AOTU	computador:	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G)
Eixo:	50000rpm/min	Precisão do corte:	0.01mm
Destacar:	Máquina de roteamento do PWB , Máquina do separador do PWB

Router pneumático automático do PWB do CNC para a placa de circuito impresso rígida

Lista de peças da máquina

I. Hardware
EIXO	Eixo e inversor da estrela da manhã
CCD	Linha câmeras industriais de Sony 520
LENTE	Computar EX2C
Parafuso	Importações do parafuso da bola de terra da precisão de TBI
Guia	HIWIN que alarga o trilho de guia linear importado
MOTOR	Série de JiaBao LCF
CARTÃO DO I/O CONTRONL	HFC PCI-9074
CARTÃO DO MOTORISTA CONTRONL	HFC PCI-9074
CARTÃO DE I/O	PCI-9074-64pcs/-38pcs
Limpeza estática	Série de STATIC-ST401A
Computador	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1GDDR/80G)
Relação da máquina	AOC LCD17”, rato de Logitech
2. software
Sistema de controlo	Windows XP profissional (Service3, v.3244)
GUI da operação	Chinês Windows XP
O programa edita	Inline
Sistema da visão	Offset do CCD AOTU
Sistema de controlo	Versão de F 1.0.2

Parâmetros de desempenho

Total
Dimensões (WDH)	1220mm1450mm1420mm
Peso	550KG
Altura deslocada	60~110mm
Manipulador
Tipo do motor	Série de JiaBao
Posicionando a repetibilidade	0.001mm
Área de funcionamento da linha central (máxima)	680mm360mm50mm
Estação de trabalho
Fixação do PWB	padrão, especialização
Carregamento do PWB/que descarrega	manual
Tamanho do PWB (máximo)	322mm*322mm
PWB grosso (máximo)	5mm
Fixturing
Rigidez que fixturing	padrão
Fixação de Fixturing	maquinaria
Motor do eixo
Poder	400W
Eixo	50000rpm/min
Proteja	auto/refrigerar do vento
Cortador da mudança	Especialização
Distribuindo a capacidade
Cortando a velocidade (máximo)	100mm/s
Conduzindo a velocidade (máximo)	3000mm/s
Precisão do corte	0.01mm
Sistema do vácuo
Poder do vácuo	2.2KW C.A. 380V
Vácuo	prumo
Utilidades
Poder	2.2KW AC380V
Suprimento de ar	2~5KG/cm2
Programação
O programa edita	Inline
A função edita	Linha, arco, circula, U-curva
Armazenamento do programa	HDD
Sistema da visão	CCD da cor de SONE
offset do cortador de trituração	AUTOMÓVEL
Instalação do vácuo	AUTOMÓVEL
Monitores da operação
Iindicator	Estado da máquina de Iindicator
verificação da ferramenta	Vida automática da ferramenta da detecção, o uso de testes do tempo
Motor para proteger	Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão
motor sobre a verificação de carregamento	Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa
Tempo útil da ferramenta	Vida automática da ferramenta da detecção,
Estatística dos dados	Modelo separado da placa, separando a contagem, métodos de contagem diversos
Registro do erro	O software grava automaticamente toda a memória dos alarmes das máquinas
III. precisão
Precisão da linha central	0.001mm
Cortando a precisão	0.1mm
IV. segurança
A área de funcionamento protege	Com quatro proteção selada
Sensor da porta	Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional)
Botão de parada da exigência

Descrição da função

X10 zumbido-na imagem faz a easier&increase de programação a precisão do ajuste do ponto.

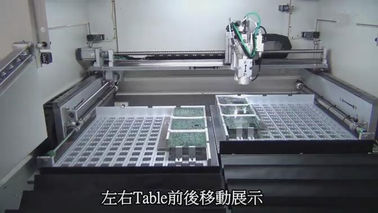

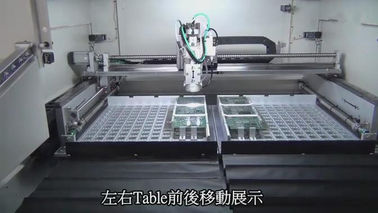

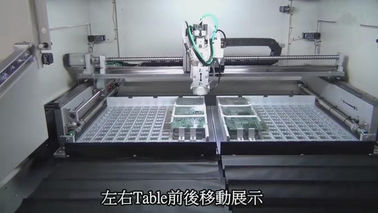

A tabela de deslizamento dois fornece simultaneamente o movimento de entrada e saída para reduzir o momento de aderência para a melhor produtividade.
AUTO MARK deslocou a imagem de system.CCD poderia check&simulate o trajeto ou distribuição para reduzir o erro desnecessário antes do corte.
do routng do bocado elevador e deslocamento automaticamente ao ponto programado seguinte que corta então para estender a época da vida de distribuir o bocado.
projeto da indústria da porta da segurança.
A imagem do CCD poderia check&simulate o trajeto ou distribuição para reduzir o erro desnecessário antes do corte
